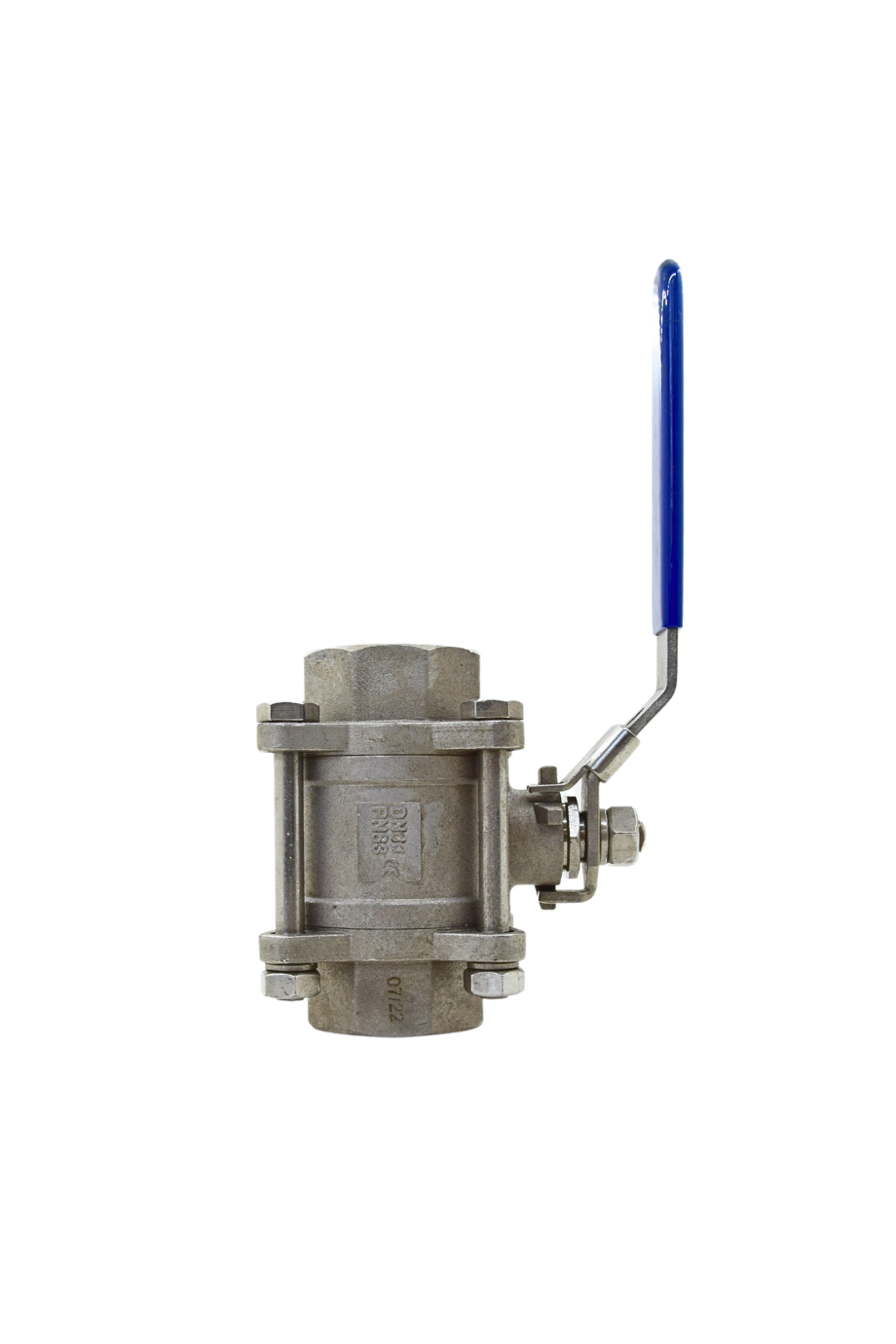

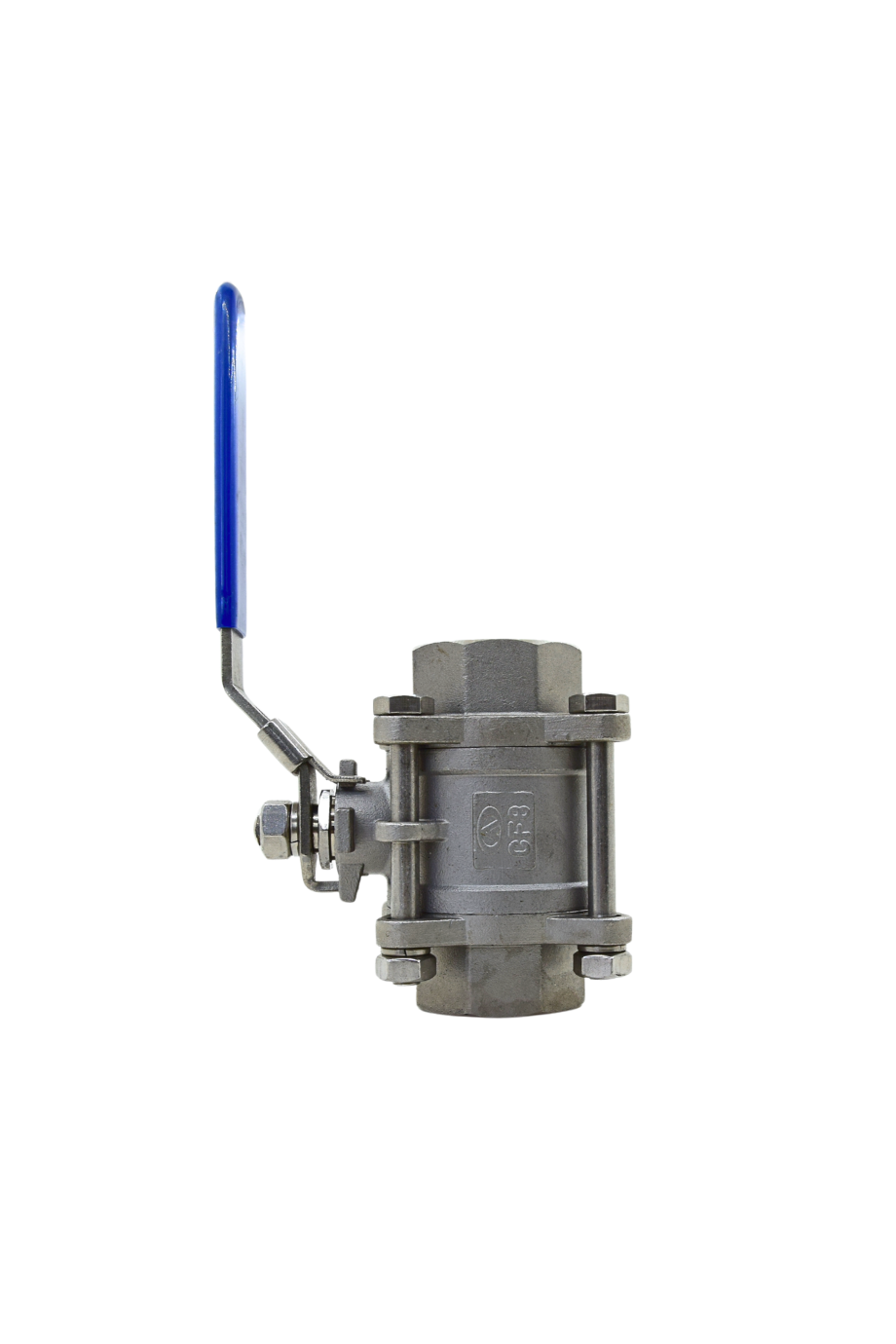

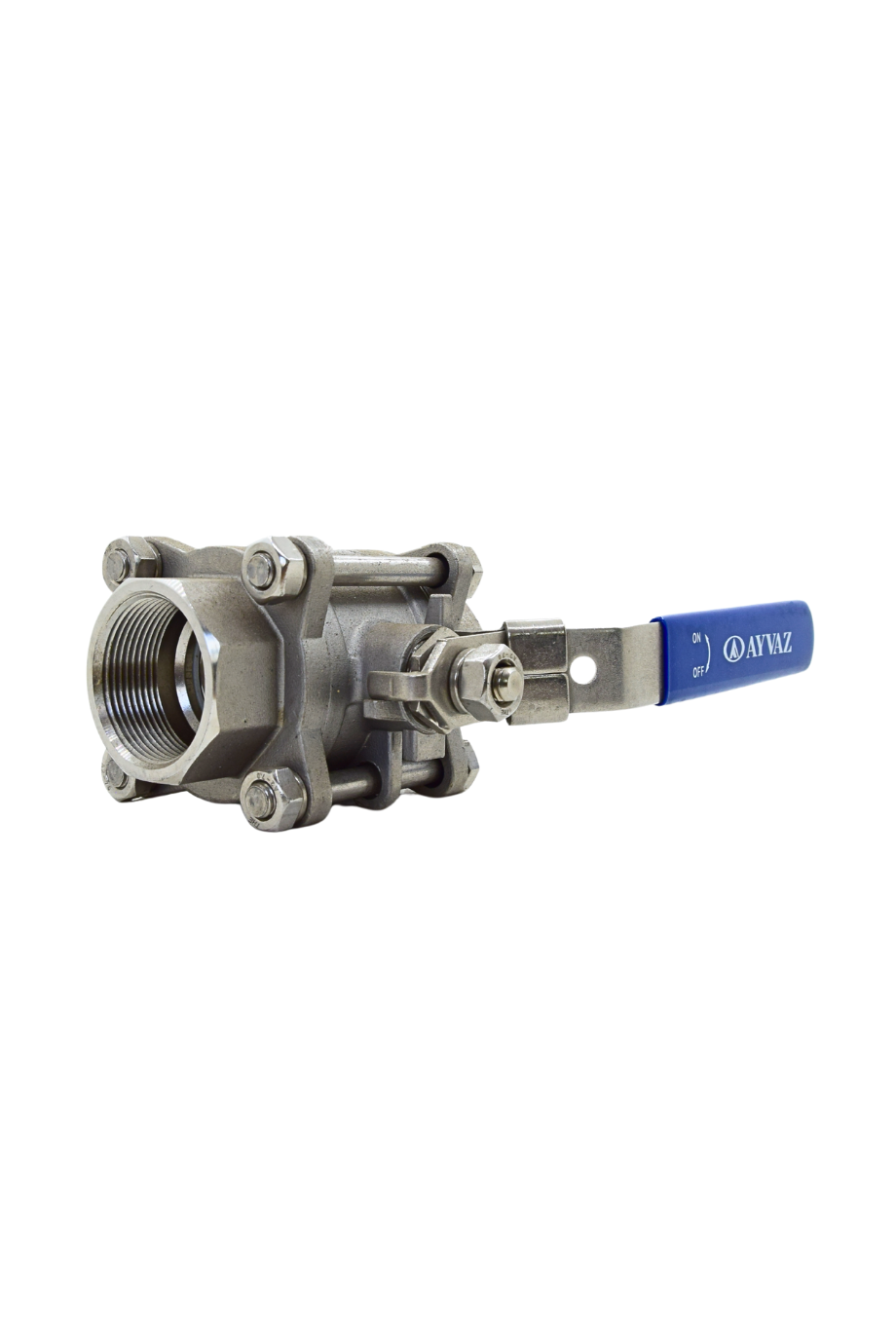

V-3T Üç Parçalı Dişli Küresel Vana (Paslanmaz Çelik)

Üç parçalı, dişli bağlantılı paslanmaz çelik küresel vana; düşük basınç kaybı, yüksek sızdırmazlık ve hızlı aç/kapa performansı ile geniş uygulama alanlarında güvenle kullanılır.

Genel Özellikler

Küresel vanalarda esas eleman, ortasında delik bulunan bir küredir. Kürenin 90° dönüşü ile tam açık konumdan tam kapalı konuma geçiş sağlanır. Sık açılıp kapanan veya hızlı tepki istenen proseslerde öncelikle tercih edilir.

  • Düşük basınç kaybı
  • Kolay açma/kapama
  • Yüksek sızdırmazlık
  • Hafif ve kompakt tasarım

Sızdırmazlık iki kademelidir: küre sızdırmazlığı ve mil sızdırmazlığı. Ayvaz V-3T vanalar, su altında 10 bar basınçta açık ve kapalı pozisyonlarda %100 hava testine tabi tutulur.

Basınç - Sıcaklık Eğrisi

Temsili görünüm — malzemeye göre -25°C ~ 180°C

Bağlantılar ve Ölçüler

  • Bağlantı: Dişli
  • Nominal Çap: DN15 (1/2”) - DN100 (4”)

Çalışma Limitleri

  • Basınç: Maks. 63 bar
  • Sıcaklık: Malzeme yapısına göre -25°C ~ 180°C

Malzeme Yapısı

  • Gövde: AISI316 / AISI304 Paslanmaz Çelik
  • Küre: AISI316 / AISI304 Paslanmaz Çelik

Uygulamalar

  • Isıtma-soğutma hatları
  • Gıda tesisleri
  • Kimya sektörü
  • Gemi inşaatları
  • Kağıt fabrikaları
  • Sıcak su ve soğuk su hatları

Montaj

Montaj her pozisyonda yapılabilir.
