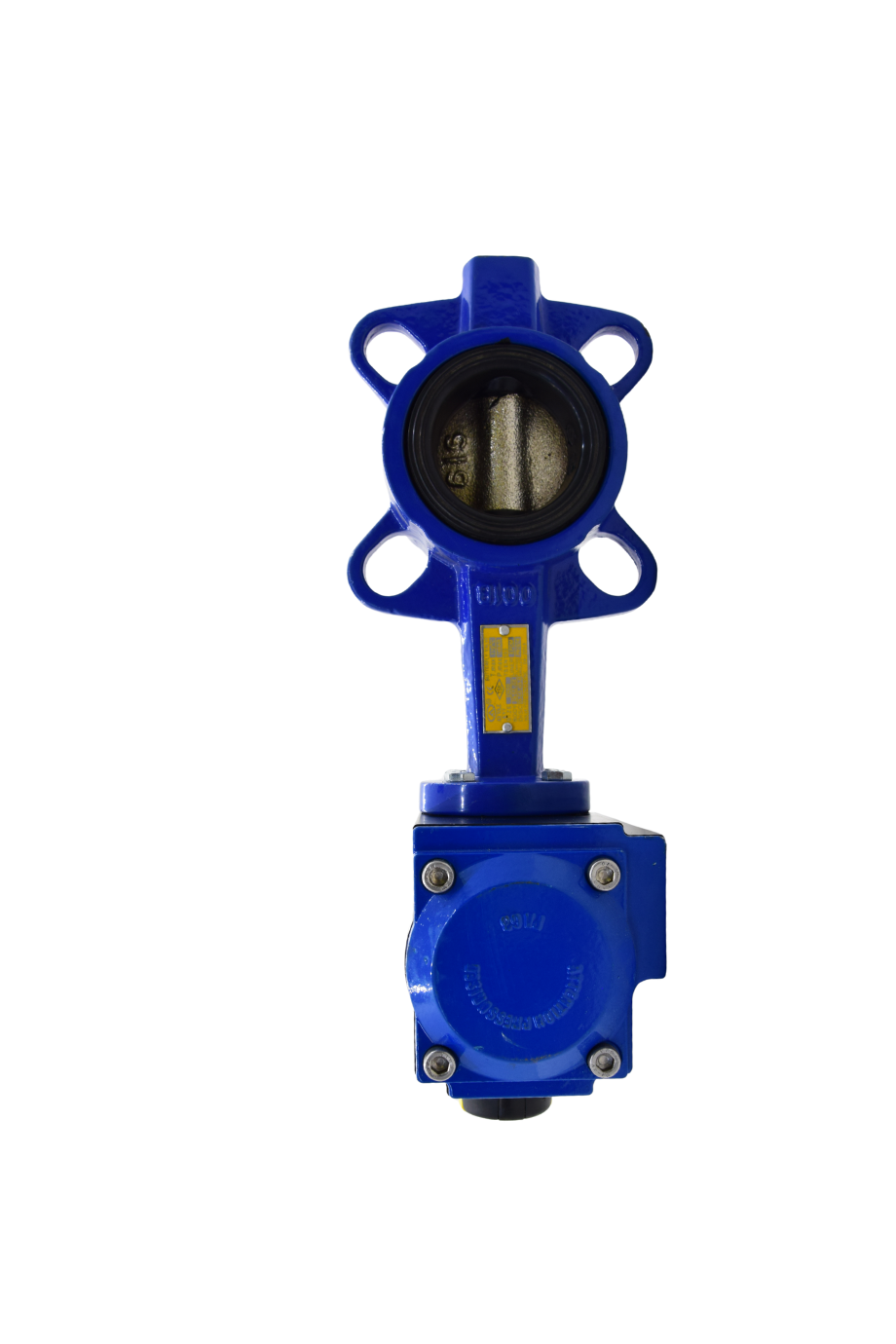

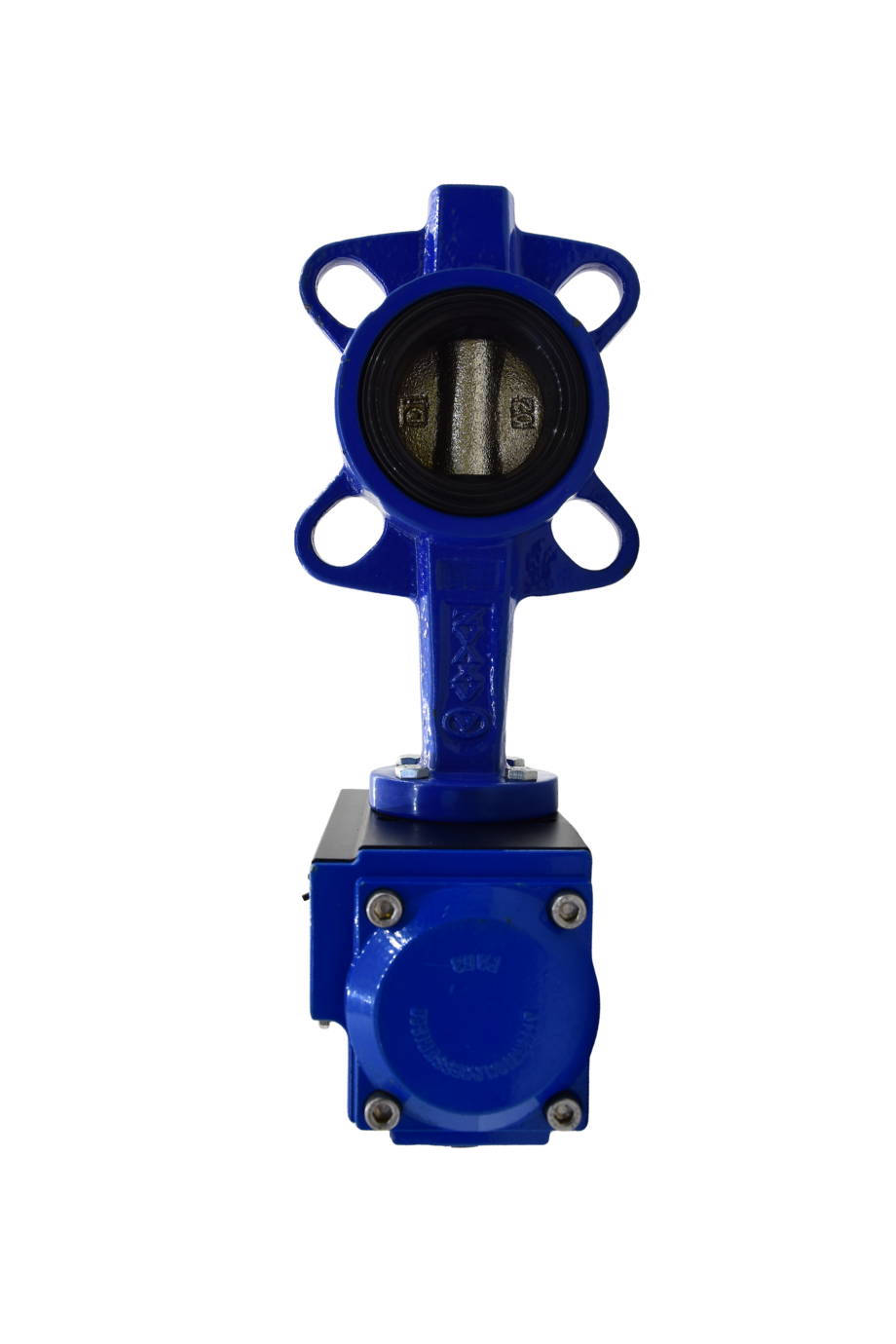

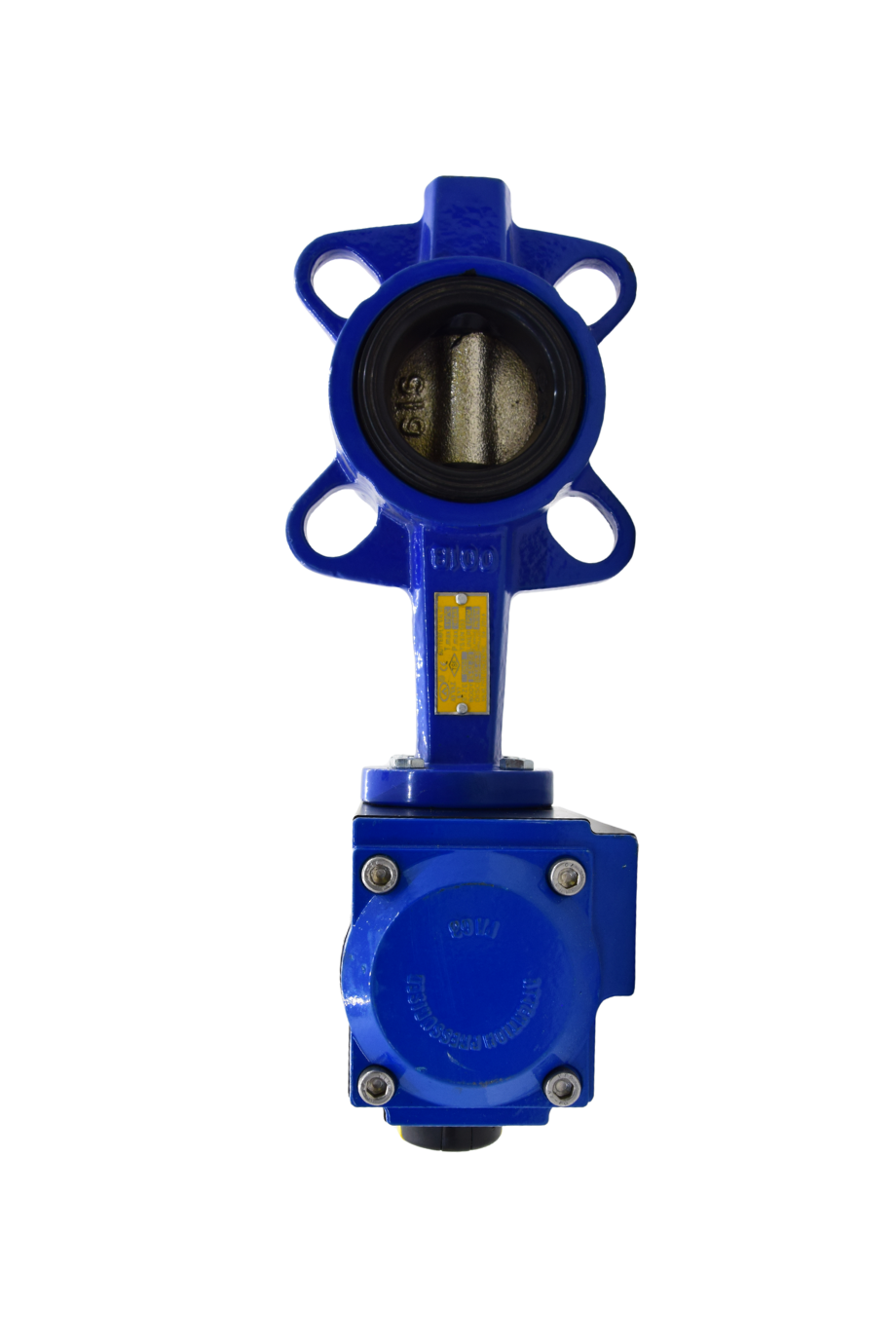

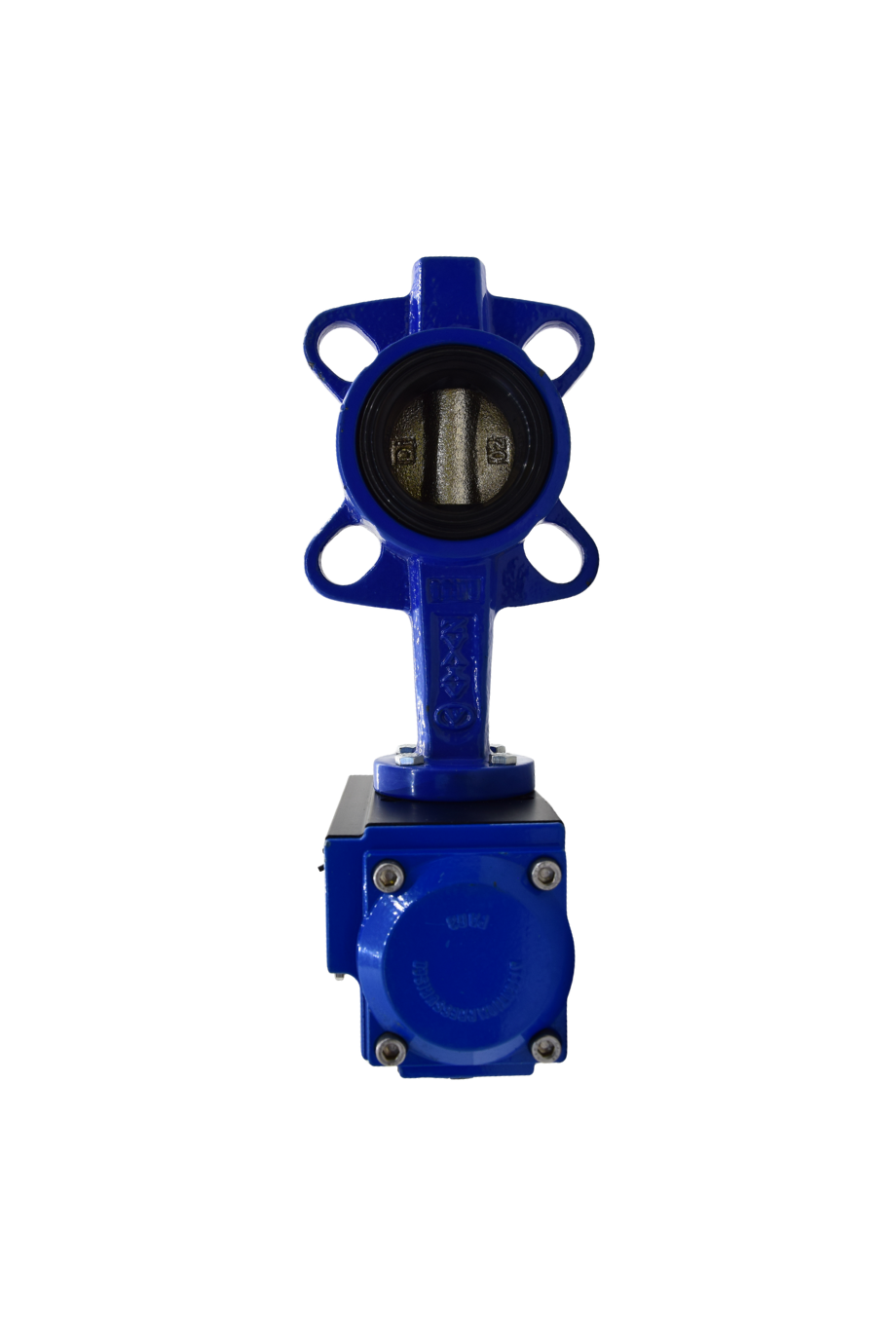

KV-7 Wafer Tip Kelebek Vana

Düşey eksende mil etrafında dönen disk yapısıyla akışı kontrol eden, yüksek sızdırmazlık ve düşük basınç kaybı avantajına sahip wafer tip kelebek vana.

Çalışma Prensibi

Kapama elemanı mil etrafında dönerek akışı açar veya kapatır. Sızdırmazlık, metal klape ile elastik/plastik sızdırmazlık elemanı arasında sağlanır. Bu eleman, aynı zamanda conta görevi görür.

Avantajları: düşük basınç kaybı, kolay açma/kapama, iyi sızdırmazlık, hafiflik ve az yer kaplama.

Montaj

Diskin serbest hareketi kontrol edilmelidir. Mil yatay/düşey olabilir, ancak DN300 ve üzeri yatay montaj tercih edilir.

Malzeme Yapısı

  • Gövde: GG25 Pik Döküm
  • Klape: GGG40.3 Nikel Kaplı Sfero Döküm
  • Mil: DN25-DN300 = SS420, DN350-DN600 = SS431

Bağlantı & Sıcaklık

  • Bağlantı Tipi: Wafer
  • Maksimum Çalışma Sıcaklığı: 130°C

Uygulamalar

  • Isıtma, havalandırma ve iklimlendirme
  • Su arıtma ve dağıtım
  • Maden sanayii
  • Gemi inşaası ve sondaj tesisleri
  • Şeker, gıda ve kimya
  • Yangın söndürme sistemleri
  • Su, deniz suyu, toz, gaz, atık su ve hava

Notlar

Tüm çaplarda redüktörlü tip tavsiye edilir. DN350 ve üzeri sadece redüktörlü üretilir.

Aktüatör Çeşitleri

  • El kumandalı
  • Redüktörlü

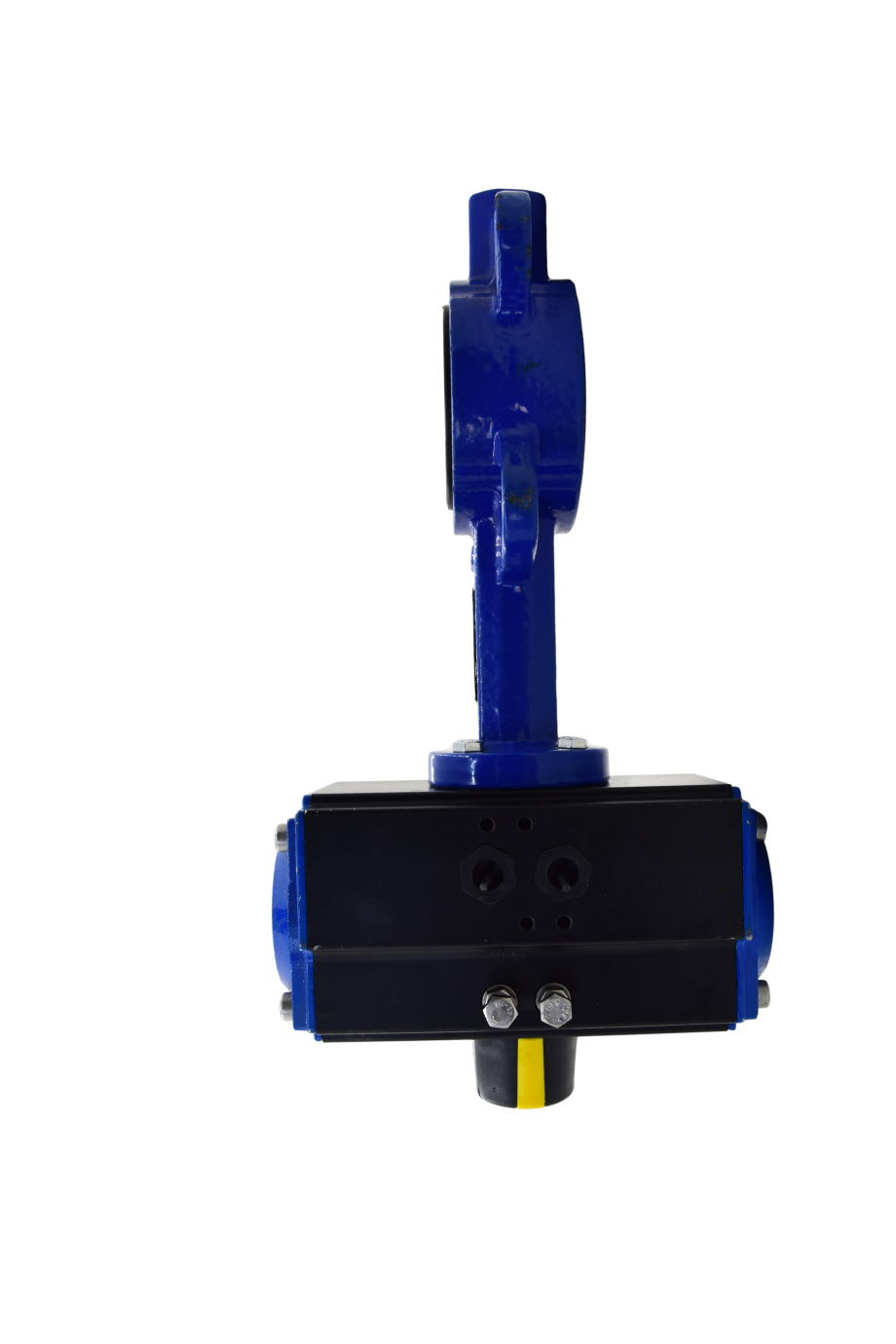

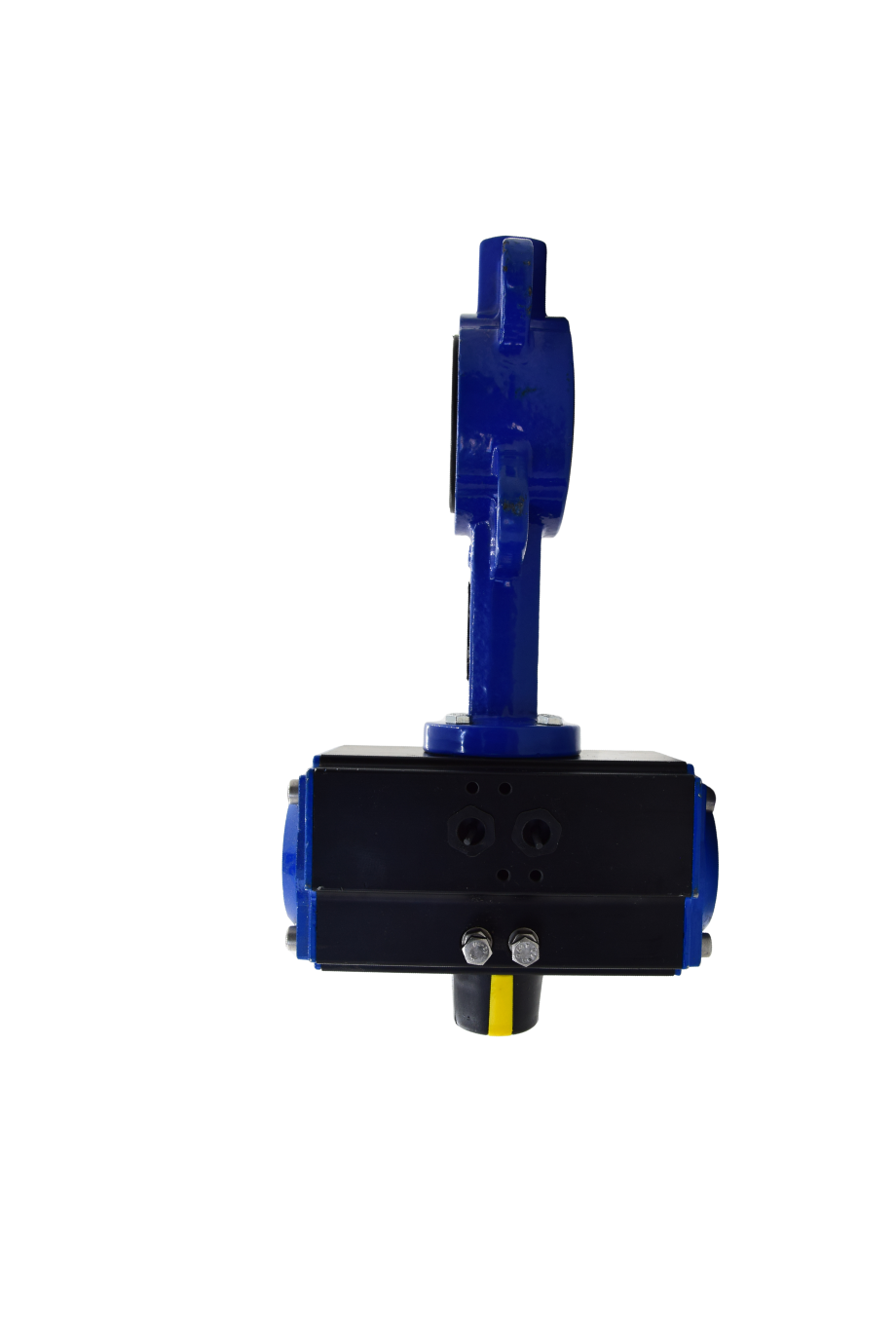

  • Tek etkili pnömatik
  • Çift etkili pnömatik
  • Elektrik aktüatörlü / On-Off (Manuel kol ilaveli)
